冬季是管道施工事故的多發性季節。由于PPR本身材料性能決定其在冬季氣溫較低的情況下：施工、裝卸、運輸等一系列過程中容易出現不同程度管材管件破裂、斷裂等情況。在此環境下，不但對管道工程施工有較大影響，而且施工難度加大，為確保用戶管道施工安全，有效防止因冬季管道施工漏水而造成的麻煩和不必要的損失，現將蘇優PPR管材冬季施工注意事項歸納如下，一定要重視哦。

 1、PPR材料的特性在低溫下表現為低溫脆性。在外力作用下，當外力大于其承受極限時，極有可能產生破裂等現象。國家《建筑給水聚丙烯管道技術規范》GB-T18742.2-2003對此有詳細說明，因此在冬季施工應注意PPR的冷脆性。

主要表現形式：受力部位不同而產生不同情況的破裂，管材破裂主要在搬運或施工中受外力強沖擊所致。一般外表不易察覺，常出現在管件連接處，讓人誤認為是焊接質量問題及沙眼。因在外部受力，裂縫外緊內張，一般還能承受2-4KG的供水壓力，誤以為焊接質量存在問題。有時用戶在管道通水后短期內沒有發現漏水線下，一段時間后才漏水。管道在連接前，端部宜去掉受損部分，安裝完畢及時做好管道的水壓試驗。

　2、管材搬運。低溫時PPR管道脆性很強，故在運輸、搬運、裝卸時要做到輕裝輕放。嚴禁拋、摔、拖、滾等現象，此時所造成管材及管件破裂及暗傷不易發現，只有通過水壓試驗才能夠發現問題。

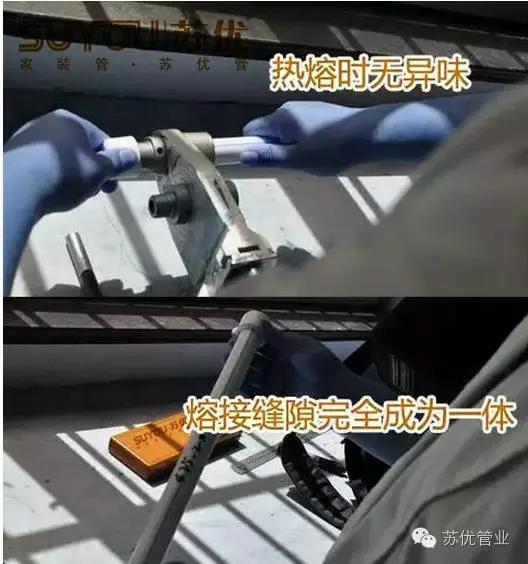

　3、PPR焊接溫度260±10 ℃。嚴禁過高溫度焊接，因為高溫度會使焊接頭碳化其高分子材料變質，即使水壓試驗接口處也一時難以發現漏水現象。在近期或以后三個月甚至三年都會出現漏水。所以焊接溫度是管道焊接質量的關鍵所在。當氣溫低于5℃時，應采取保護措施，調整焊接吸熱時間。一般吸熱時間延長50%。

4、水壓試驗。管道安裝完畢后，及時做好水壓試驗，冷水管試壓壓力為工作壓力的1.5倍，但不得小于0.9MPA，熱水管試壓為工作壓力的2倍，但不得小于1.2MPA。穩壓時間為30分鐘，冬季水壓試驗完畢應及時把管道里的水放完。冬季長期不用水時，若無可靠保溫措施，也應將管道內的水放完，防止凍裂和脹裂管道。

想要了解更多關于專業PPR知識的文章，請點擊關注二維碼
